Pikaliittimet

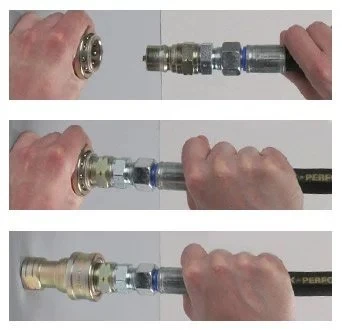

Pikaliittimet ratkaisevat joustavien letkukokoonpanojen nopean liittämisen ja irrottamisen ongelman. Kytkentä voidaan tehdä nopeammin ja helpommin kuin tavallisilla ruuviliittimillä (kierteitetty, laipallinen), koska se tehdään käsin ilman työkaluja. Yleensä se vaatii vain pistokkeen työntämistä pistorasiaan. Lukitus tapahtuu automaattisesti jousimekanismin avulla. Useimmiten pistoke on tukkeutunut pistorasiaan teräspalloilla. Monissa tapauksissa liittäminen ja irrottaminen voidaan tehdä vain yhdellä kädellä ("yhden käden käyttö").

Pikaliittimien käyttö laitteiden kokoonpanossa. Se mahdollistaa hydraulijärjestelmien vaihdettavien moduulien nopean ja helpon vaihdon, mikä säästää aikaa ja rahaa.

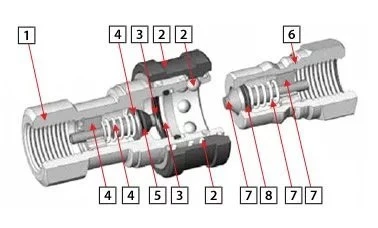

1 - runko
2 – lukitusmekanismi (holkki, jousi, teräspallot)
3 – tiiviste (O-rengas, pysäytinrengas)
4 – venttiili (venttiilin pää, jousi, venttiilin pidike)
5 – – venttiilin tiiviste (O-rengas)

6 – runko
7 – venttiili (venttiilin pää, jousi, venttiilin pidike)
8 – venttiilin tiiviste (O-rengas)

Paineenpoistolla varustetun pistorasian tai pistokkeen käyttö mahdollistaa pikaliittimien liittämisen, kun järjestelmän jäännöspaine on korkea. Eliminaattori, pieni vapautusventtiili, jossa on kaksi pientä reikää, on rakennettu pistorasiaan tai pistokkeeseen. Kun pikaliitin on kytketty, vapautusventtiili avautuu, väliaine virtaa ulos reikien kautta aiheuttaen staattisen paineen laskun.

ISO-F-pikaliittimet voidaan varustaa paineenpoistolaitteella vain pistokkeen puolella. Paineenpoistajalla varustetussa ISO-F-pistokkeessa on rungon sisällä lisätila, johon paineistettua öljyä pääsee pistorasiaan liitettäessä. Tämän seurauksena staattinen paine putoaa (tulpan puolella olevassa letkukokoonpanossa) ja pikaliitin voidaan liittää helposti.

Suojaava pölytulppa ja korkki ovat tärkeä ja ratkaiseva osa pikaliittimien käyttövalmiuden ylläpitämiseksi. Sitä käytettäisiin liitospintojen peittämiseen, kun nippa ja liitin irrotetaan. Pölytulpan ja korkin kiinnittämisessä järjestelmään on monia etuja.

​

1. Auttaa pitämään epäpuhtaudet poissa nestejärjestelmästä.
2. Suoja ympäristön lialta ja hiekalta, mikä pidentää kytkimen käyttöikää ja auttaa pitämään liitoksen erinomaisessa toimintakunnossa.
3. Värikoodattu pistoke ja korkki auttavat visuaalisesti tunnistamaan liitäntälinjat.
4. Kiinnityshihnat pitävät pistokkeen ja kannen lähellä, kun kytkinpuolikkaat on kytketty.
